Tubo de descristalización para chocolate templado
Evita la desviación de temperatura en los tanques de mantenimiento de chocolate cuando la sección de formado desvía el chocolate templado de vuelta al tanque a través del bucle de retorno bypass.
Recalentamiento en línea para bucles bypass de chocolate templado
En muchos sistemas de templado, el chocolate se bombea a través de tuberías calentadas hacia la sección de formado. Cuando la unidad de formado no requiere producto, su válvula bypass redirige automáticamente el flujo de chocolate templado de vuelta al tanque de mantenimiento para mantener una circulación continua.
En los sistemas de templado, el chocolate que circula por el circuito de formado se mantiene a temperatura de templado, que es inferior a la temperatura del tanque de mantenimiento. El tanque de mantenimiento funciona a un punto de consigna más alto para conservar el chocolate completamente fundido para almacenamiento y recirculación. Cuando la sección de formado desvía el chocolate templado de vuelta al tanque, este flujo de retorno más frío puede alterar la estabilidad térmica del tanque y provocar correcciones frecuentes por parte del sistema de control de calentamiento.
El tubo de descristalización recalienta el chocolate templado que retorna por el bucle bypass hasta el punto de consigna de temperatura del tanque de mantenimiento antes de mezclarlo. Esto evita perturbaciones térmicas, estabiliza el control de temperatura del tanque y garantiza una circulación predecible durante demandas intermitentes de formado.
Esta solución se utiliza habitualmente en pequeños talleres y plantas de confitería medianas donde se requiere circulación continua manteniendo condiciones de temperatura estables en el tanque de mantenimiento.
Dónde ayuda más esta unidad
Compartir

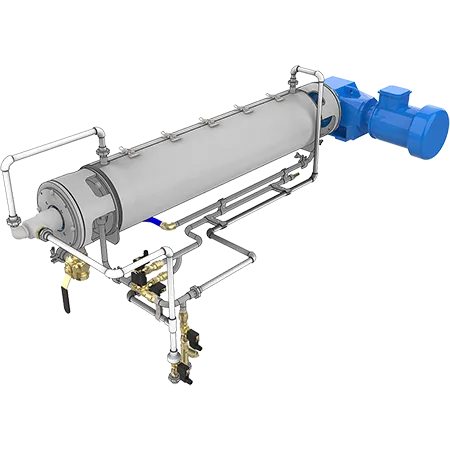

Tubo de descristalización CHE - características técnicas

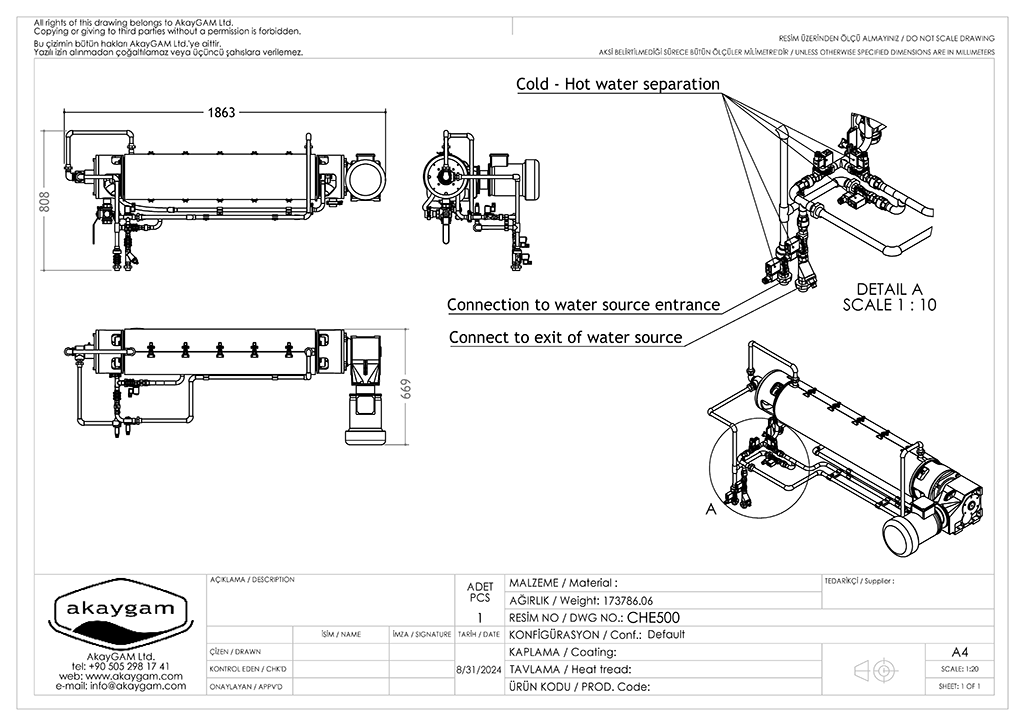

Plano técnico de CHE
Descristalización del chocolate: objetivo y proceso
En los sistemas de templado, el chocolate puede circular a través de un bucle bypass cuando la sección de formado no consume producto. El tubo de descristalización recalienta esta corriente de retorno para que entre en el tanque de mantenimiento a un nivel de temperatura compatible con el contenido del tanque.
Al igualar la temperatura del retorno bypass antes de la mezcla, el circuito de circulación permanece térmicamente estable y el sistema de control de temperatura del tanque de mantenimiento funciona con menos perturbaciones.
Notas sobre control y automatización
Por qué se necesita la descristalización en los sistemas de templado
El chocolate templado contiene cristales estables de manteca de cacao que proporcionan quiebre limpio, brillo y un comportamiento de solidificación controlado. Durante la circulación bypass, las diferencias de temperatura entre la corriente de retorno y el tanque de mantenimiento pueden causar perturbaciones repetidas, obligando al sistema de calentamiento del tanque a sobrecorregir.
Recalentar la corriente de retorno bypass antes de que entre en el tanque de mantenimiento reduce estas perturbaciones. Como resultado, el control de temperatura del tanque funciona más cerca de su punto de consigna, las correcciones PID son más suaves y la estabilidad general del proceso mejora durante demandas intermitentes de formado.
Lógica de transferencia de calor de superficie rascada (qué hacen el rotor y los rascadores)
El chocolate es viscoso y sensible al enfriamiento o calentamiento localizado. En intercambiadores de calor de pared lisa, puede formarse una película de producto estancada en la superficie de intercambio de calor, lo que reduce la eficiencia de transferencia y crea gradientes de temperatura.
Los rascadores renuevan continuamente el contacto del producto con la superficie de transferencia de calor, manteniendo una capa límite térmica delgada y favoreciendo una transferencia de calor predecible. Esto es especialmente importante para masas viscosas de confitería donde puede producirse acumulación o enfriamiento localizado.
El diseño CHE utiliza un rotor helicoidal con rascadores de PTFE y un estator con camisa de agua para proporcionar un recalentamiento o enfriamiento estable y controlado a caudales prácticos.
Caso de uso típico (templado + mantenimiento)
Cuando la sección de formado no consume chocolate, su válvula bypass redirige la corriente de chocolate templado de vuelta al tanque de mantenimiento. Recalentar la corriente de retorno antes de la mezcla permite que el tanque reciba chocolate a una temperatura compatible, reduciendo la desviación térmica y mejorando la estabilidad de la circulación.
Equipos relacionados para integración
La salida del tubo de descristalización debe alimentar un tanque de mantenimiento. Si la unidad está configurada para enfriamiento, se requiere un chiller para suministrar agua enfriada. El mismo principio de intercambiador de calor también puede utilizarse como dispositivo de enfriamiento para una planta de cocción de caramelo.
Preguntas frecuentes
Respuestas a preguntas comunes sobre tubos de descristalización para líneas de retorno bypass de chocolate templado.
¿Para qué se utiliza un tubo de descristalización en una línea de templado de chocolate?
Es un intercambiador de calor en línea de superficie rascada utilizado para recalentar el chocolate templado que retorna por el bucle bypass antes de entrar en el tanque de mantenimiento. Al igualar la temperatura de la corriente de retorno con la del contenido del tanque, ayuda a evitar desviaciones de temperatura y favorece una circulación estable cuando la sección de formado no consume producto.
¿Por qué la corriente de retorno bypass causa inestabilidad en el tanque de mantenimiento?
Durante el funcionamiento, el chocolate templado que circula en el circuito de formado se mantiene a una temperatura más baja que el chocolate dentro del tanque de mantenimiento. Esta diferencia de temperatura existe porque el templado requiere una estructura cristalina estable a temperatura reducida, mientras que el tanque de mantenimiento opera a una temperatura más alta para mantener el chocolate completamente fundido. Si este chocolate templado más frío se devuelve directamente, puede alterar la temperatura del tanque y obligar al sistema de calentamiento a realizar correcciones frecuentes.
¿El tubo de descristalización elimina los cristales estables del chocolate?
No. En servicio de retorno bypass, el objetivo es ajustar la temperatura de la corriente de retorno para que entre en el tanque de mantenimiento sin causar perturbaciones térmicas. Esto ayuda a mantener condiciones estables en el tanque sin afectar la estructura cristalina del chocolate templado dentro del circuito de circulación.
¿Por qué el CHE utiliza un rotor con rascadores de PTFE?
El chocolate es viscoso y forma una capa límite térmica sobre las superficies de intercambio de calor, lo que reduce la eficiencia. El rotor con rascadores de PTFE renueva continuamente el contacto del producto con la superficie calentada o enfriada, mejorando la eficiencia de transferencia de calor y evitando la acumulación de producto.
¿Dónde debe instalarse el tubo de descristalización?
Normalmente se instala en la línea de retorno bypass entre la sección de formado y la entrada del tanque de mantenimiento. Esto asegura que el chocolate de retorno se recaliente o enfríe hasta una temperatura compatible antes de mezclarse con el contenido del tanque.
¿Puede utilizarse la misma unidad para aplicaciones de enfriamiento?
Sí. Cuando se suministra con agua enfriada, el mismo intercambiador de calor de superficie rascada puede utilizarse para enfriar chocolate u otras masas viscosas de confitería, como caramelo, rellenos o productos grasos, según los requisitos del proceso.
